はじめに:なぜケーブルアセンブリの自動化が重要なのか
今日の競争の激しい製造環境では、企業は効率の向上、生産コストの削減、製品の品質維持という絶え間ないプレッシャーにさらされています。従来のケーブル組み立て方法は、手作業に大きく依存していますが、作業のばらつき、生産速度の遅さ、欠陥率の高さにより、これらの要求を満たすのに苦労することが多いです。製品の複雑さが増し続ける中、特に自動車、データ通信、家電などの業界では、精度と拡張性の必要性がさらに重要になっています。
高速ケーブル組立ラインは、自動化、精密工学、インテリジェント制御システムを統合した統合された生産プロセスを通じて強力なソリューションを提供します。手動作業に頼る代わりに、メーカーは繰り返しで精度に敏感な作業を自動化できるため、生産サイクルの短縮と一貫した生産を実現できます。これにより効率が向上するだけでなく、人的ミスのリスクも大幅に減らされます。
スマート製造の台頭により、生産ラインはますますデータ駆動型となっています。現代システムはリアルタイム監視、インテリジェント検査、データ分析を統合し、製造業者はワークフローを最適化し、ダウンタイムを削減し、長期的な運用安定性を確保しています。これにより、高速ケーブル組立ラインは単なる生産ツールではなく、将来の成長に向けた戦略的投資となります。
高速ケーブル組立ラインとは何ですか?

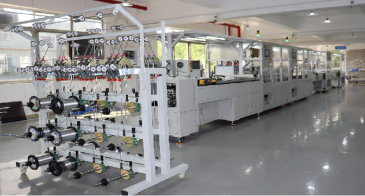

高速ケーブル組立ラインは、高効率、精度、再現性をもってケーブルアセンブリを製造するために設計された自動化または半自動化の生産システムです。ワイヤー送達、切断、剥離、端子接続、コネクタ組立、検査、包装など複数の工程を統合し、連続的なワークフローを形成します。
このレベルの統合により、プロセス間の手作業が不要となり、生産速度を大幅に向上させつつ、厳格な品質基準を維持します。特に、一貫性と精度が信号伝送性能に直接影響する高速データケーブルにおいて重要です。
もう一つの大きな利点は柔軟性です。高速ケーブル組立ラインは、異なるケーブルタイプ、コネクタ構造、生産量に対応できるよう構成可能です。これにより、特に自動車配線ハーネスやデータセンター接続などの産業における大規模製造からカスタマイズ生産まで適しています。
高速ケーブル組立ラインはどのように機能するのか?

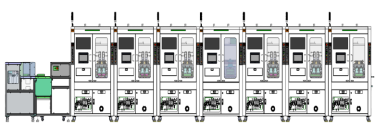

高速ケーブル組立ラインは、複数の自動化ステーションが特定の作業を協調した順序で実行する統合システムとして機能します。各ステーションは定義されたプロセスを担当し、すべての作業は中央制御システムを通じて同期されます。
ワークフローは原材料から始まり、準備、接続、組立、検査、包装を経て進みます。工程全体を通じて、切断精度、剥離品質、接続信頼性などの重要なパラメータが継続的に監視されます。逸脱があれば、即座に検出・修正できます。
現代のシステムはモジュールアーキテクチャを採用しており、メーカーは必要に応じて生産ラインの拡張や再構成が可能です。この柔軟性は、変化する製品要件に適応し、製造効率を向上させるために不可欠です。
1. ワイヤー供給と切断
ワイヤー供給と切断の段階は生産プロセスの出発点であり、最終製品の全体的な精度を決定する上で重要な役割を果たします。自動送達システムは、精密ローラーとサーボ駆動モーターを用いて安定的かつ連続的なワイヤー供給を保証します。これにより不規則な供給の問題が排除され、材料の取り扱いが一貫しています。
ワイヤーがシステムに供給されると、高精度な切断機構で必要な長さまで切断されます。これらのシステムは厳密な公差を維持し、各ワイヤーが正確な仕様を満たすことを保証します。わずかな偏差でも下流の工程に影響を与えるため、この段階での精度が不可欠です。
自動化により、異なる種類のワイヤーを同時に処理できるため、効率が大幅に向上します。高度なシステムには識別や仕分け機能も含め、エラーをさらに減らし、ワークフローの整理を改善します。
2. ワイヤーストリッピング
ワイヤーストリッピングは、ケーブルアセンブリの電気的性能や信頼性に直接影響を与える重要な工程です。目的は導体を傷つけずに絶縁を除去することです。
高速ケーブル組立ラインでは、高度なストリッピングマシンが正確かつ一貫した結果を提供します。これらのシステムは異なるワイヤー直径、絶縁材料、ストリッピング長に対応しようプログラムでき、さまざまな生産要件に非常に柔軟に対応しています。
リアルタイムの監視により、未完成のストリップや導体の損傷などの問題を検出し、品質管理が保証されます。ストリッピング品質を一貫させることで、メーカーは信頼性の高い電気性能を確保し、製品故障のリスクを低減できます。
3. 端子圧着または溶接
端子圧着または溶接は、ワイヤーと端子間の電気的および機械的な接続を確立します。これは生産過程において最も重要な段階の一つです。
圧着はその速度と信頼性から広く使われており、高度な機械は圧力と接続品質を安定させます。より要求の高い用途では、抵抗溶接やホットバーはんだ付けにより強く耐久性のある接続を提供します。
自動化により、各接続が厳格な品質基準を満たし、変動を減らし、全体の生産効率を向上させます。
4. コネクターアセンブリ
コネクタの組み立ては、正確な位置合わせで配線をコネクタに挿入する作業です。自動化システムは高度な位置決めおよび検知技術を用いて、正しい配置と安全な接続を保証します。
エラー防止機構により誤った組立を防ぎ、各製品が厳格な品質要件を満たすことが保証されます。この段階は、現代の電子機器や通信システムで使用される高密度コネクタにおいて特に重要です。
自動化は精度と効率の両方を向上させ、品質を損なうことなく大量生産を可能にします。
5. 検査と品質管理
検査と品質管理は、製品の品質を一貫させるために不可欠です。自動システムは、目視検査、電気的試験、接続強度の検証をリアルタイムで行います。
高度な視覚システムは、ずれや欠落部品などの欠陥を検出し、電気テストによって適切な機能が確保されます。リアルタイムの監視により即時の是正措置が可能となり、廃棄物を削減し効率を向上させます。
インテリジェントシステムとの統合により、予測分析と継続的な改善が可能となり、品質管理がさらに強化されます。
6. 包装と出力
最終段階では、完成品の梱包と納品準備が行われます。自動化システムにより、ケーブルアセンブリを効率的に仕分け、束ね、ラベル付けし、一貫した取り扱いを実現します。
バーコードラベルなどのトレーサビリティ機能により、メーカーはサプライチェーン全体で製品を追跡できます。これにより品質管理が向上し、業界標準への適合もサポートされます。
効率的な包装システムは物流も効率化し、納期の良い配送とリードタイムの短縮を実現します。
Mijointの高速ケーブル組立ラインソリューション
Mijointは、自動車、データ通信、家電などの業界向けに先進的な高速ケーブル組立ラインソリューションを専門とするプロフェッショナルな自動化システムインテグレーターです。強力な研究開発能力と豊富なプロジェクト経験を持つMijointは、機器だけでなく顧客のニーズに合わせた完全な自動化ソリューションも提供しています。
高速かつ高精度なケーブル生産の需要増加に対応するため、Mijointは複数の専門的な自動化ラインを開発しました。高密度データ伝送アプリケーション向けに、CDFPワイヤー準備自動ライン正確な配線準備と安定した信号性能を保証します。
そのMCIOワイヤー準備自動ラインコンパクトで高速な相互接続ソリューションを目的として設計されており、メーカーがエラーを減らし組み立ての一貫性を向上させるのに役立ちます。
超高速データ通信の場合、QSFP-DDケーブル準備 自動ラインデータセンターなどの要求の高い環境で信号の整合性を確保するために高精度な処理を提供します。
Mijointも提供しますモジュール式柔軟な自動化プラットフォームこれにより、製造業者は迅速に生産ラインを構成・拡張でき、切り替え時間が短縮され、柔軟な製造をサポートします。
カスタマイズされた生産ニーズには、OTB自動回線, NS100自動路線、および泉自動回線複雑な組立工程に対応し、生産効率を向上させるよう設計されています。これらのシステムは、高い欠陥率、低効率、品質の不安定さなどの課題を顧客が解決するのに役立ちます。
高速処理、モジュール式自動化、インテリジェント検査を組み合わせることで、Mijointは製造業者が効率的でスケーラブルかつ信頼性の高い生産を実現できるようにします。
結論
高速ケーブル組立ラインは現代の製造業に不可欠であり、増大する業界のニーズに応えるために必要な効率性、精度、拡張性を提供します。自動化とインテリジェント技術を統合することで、製造業者は品質を向上させ、コストを削減し、競争力を維持するのに役立ちます。
高速ケーブル組立ラインに関するよくある質問
Q1: 高速ケーブル組立ラインは何に使われますか?
高速ケーブル組立ラインは、切断、剥離、圧着、組み立て、試験などのケーブル生産プロセスを自動化するために用いられ、高効率と一貫した品質を確保しています。
Q2: 高速ケーブル組立ラインはどのように生産効率を向上させますか?
高速ケーブル組立ラインは複数の自動化プロセスを一つのワークフローに統合し、手作業を減らし、ミスを最小限に抑え、出力速度を向上させます。
Q3: データケーブル製造のための高速ケーブル組立ラインの選び方は?
メーカーは精度、高速コネクタとの互換性、異なるケーブルタイプに対するシステムの柔軟性を考慮すべきです。
Q4: 高速ケーブル組立ラインはカスタマイズ可能ですか?
はい、製品仕様、生産量、業界要件に応じてカスタマイズ可能です。
Q5: 高速ケーブル組立ラインの恩恵を受ける産業はどこですか?
自動車、データ通信、家電、産業オートメーションなどの産業は、その効率性と信頼性から大きな恩恵を受けています。
